海灣GST-LD-8333模塊箱（船用）
海灣GST-LD-8333模塊箱（船用）
一、海灣GST-LD-8333模塊箱概述
GST-LD-8333編址接口模塊(以下簡稱模塊)可與GST-HX-F8501(Ex)本安型火災聲警報器或GST-HX-F8502(Ex)
本安型火災聲光警報器（以下簡稱本安型警報器）配接，組成本安型防爆系統。模塊接收到火災報警控制器（以下簡稱控制器）
發出的啟動命令或外控“S”、“G”閉合觸點信號后，啟動現場的本安型警報器，并將動作信息傳回控制器。當出現DC24V電源
故障或與現場的本安型警報器連線發生故障時，將向控制器發送故障信號并點亮故障燈。

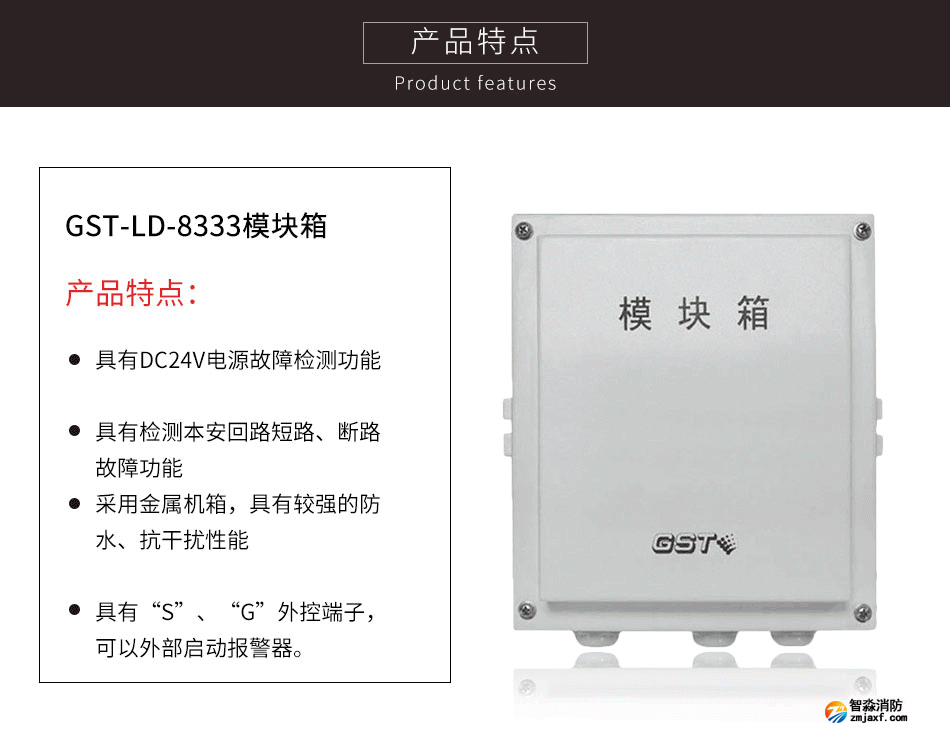

二、海灣GST-LD-8333模塊箱特點
1.具有DC24V電源故障檢測功能；
2.具有檢測本安回路短路、斷路故障功能；
3.采用金屬機箱，具有較強的防水、抗干擾性能；
4.具有“S”、“G”外控端子，可以外部啟動報警器。
三、海灣GST-LD-8333模塊箱技術特性
| 工作電壓 | 總線電壓：24V 允許范圍：16V～28V |
| 電源電壓 | DC24V 允許范圍：DC20V～DC28V |
| 工作電流 | 總線電流：監視電流≤1mA 動作電流≤5mA 電源電流：監視電流≤15mA 動作電流≤60mA |
| 輸出容量 | 60mA，可配接一只本安型警報器 |
| 輸出控制方式 | 電平控制 |
| 配接安全柵參數 | U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 指示燈 | 紅色－動作燈，巡檢時閃亮，動作時常亮黃色－故障燈，巡檢時熄滅，故障時常亮 |
| 線制 | 與控制器采用無極性兩總線連接；與DC24V電源線采用無極性兩線制連接 |
| 使用環境 | 溫度：－10℃～＋50℃相對濕度≤95%，不凝露 |
| 外形尺寸 | 201mm×172mm×79mm |
| 外殼防護等級 | IP65 |
| 殼體材料和顏色 | 壓鑄鋁合金，銀灰色 |
| 重量 | 1.0kg |
| 安裝孔距 | 155mm或60m |
四、海灣GST-LD-8333模塊箱接線
