一、DZ-02通用底座概述：

　　本底座接線簡單方便，適用于JTY-GD-G3型點型光電感煙火災探測器、JTW-ZCD-G3N型點型感溫火災探測器、JTF-GOM-GST601型點型復合式感煙感溫火災探測器安裝接線、JTG-ZW-G1型點型紫外火焰探測器。


二、DZ-02探測器底座結構特征、安裝與布線：

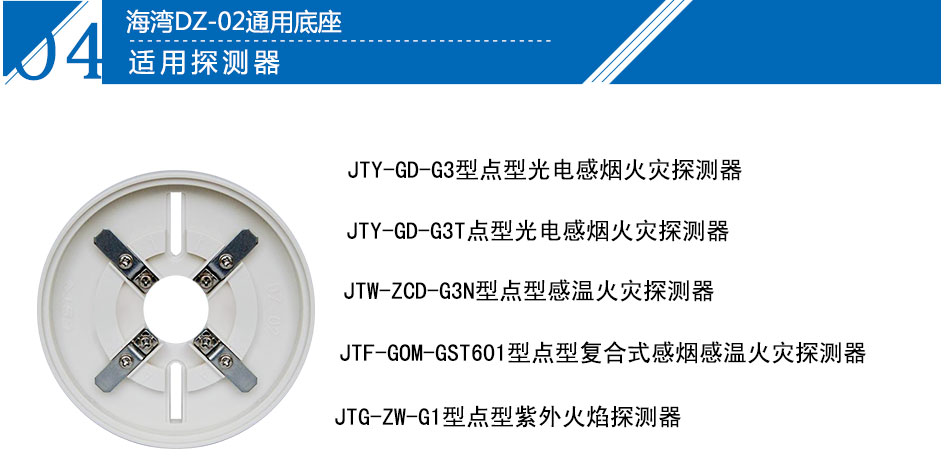

　　DZ-02探測器通用底座外形示意圖如下圖：

　　底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調(diào)整探測器報警指示燈的方向。預埋管內(nèi)的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
